Modułowe prowadzenie tras na podłodze — separacja zasilania od danych w strefach intensywnego ruchu kołowego

Bezpieczne poprowadzenie zasilania i sieci teletechnicznych na hali produkcyjnej lub w magazynie to logistyczne wyzwanie, z którym boryka się wielu zarządców obiektów. Plątanina kabli sygnałowych oraz przewodów wysokiego napięcia leżących bezpośrednio na posadzce przemysłowej naraża całą infrastrukturę na groźne uszkodzenia izolacji. Wózki widłowe i ciężkie maszyny przejeżdżające po niezabezpieczonych wiązkach powodują szybkie ścieranie powłok ochronnych, systematyczne zgniatanie żył i w konsekwencji całkowite przerwanie ciągłości obwodu. W strefach intensywnego ruchu kołowego takie prowizoryczne rozwiązanie generuje również ogromne ryzyko dla samych pracowników, stając się bezpośrednią przyczyną potknięć i wypadków podczas zmiany roboczej. Dodatkowo bliskie sąsiedztwo układów zasilających i transmisyjnych bez odpowiedniej osłony fizycznej prowadzi do powstawania szkodliwych zjawisk fizycznych. Brak uporządkowanej i odseparowanej infrastruktury podłogowej przekłada się na częste przestoje maszyn i niezwykle kosztowne awarie systemów sterowania.

Dlaczego separacja kabli wymaga osobnych komór?

Kable zasilające przesyłające prąd o dużym natężeniu generują silne pole elektromagnetyczne, które indukuje zakłócenia w sąsiednich, znacznie delikatniejszych przewodach transmisyjnych. Zjawisko to bywa szczególnie niebezpieczne dla sieci informatycznych i przewodów sterowniczych, gdzie najmniejsze zniekształcenie sygnału potrafi zatrzymać pracę zautomatyzowanej linii produkcyjnej. Poprowadzenie prądu obok wrażliwych przewodów danych wymaga stosowania osobnych kanałów dystansujących wewnątrz wielokomorowej osłony podłogowej, co skutecznie neutralizuje ryzyko powstawania interferencji. Przemysłowe systemy dystrybucji okablowania posiadają najczęściej od dwóch do pięciu niezależnych komór. Budowa ta wymusza zachowanie bezpiecznego odstępu izolacyjnego między wiązkami o różnym przeznaczeniu, gwarantując bezbłędny przesył informacji.

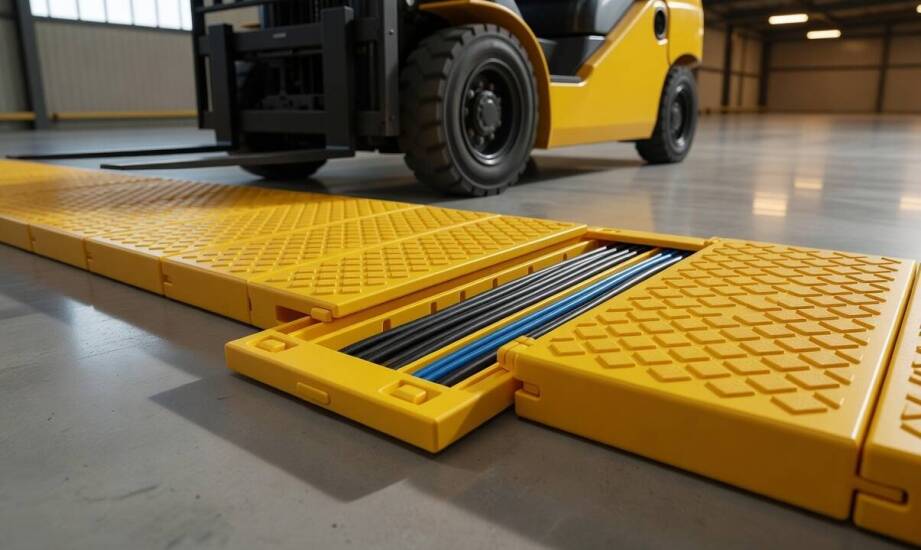

Budowa trwałej infrastruktury opiera się na łączeniu poszczególnych modułów w długie i stabilne ciągi komunikacyjne. Modułowe najazdy na kable spina się ze sobą za pomocą wytrzymałych systemów zatrzaskowych, z których najbardziej niezawodnym jest złącze typu jaskółczy ogon. Wyprofilowane wpusty zapobiegają przypadkowemu rozpięciu się segmentów nawet pod wpływem agresywnego hamowania ciężkich pojazdów. Konstrukcja segmentowa umożliwia precyzyjne dopasowanie długości zabezpieczenia do aktualnego układu maszyn bez konieczności cięcia materiału i używania specjalistycznych narzędzi. Elementy z odlewanego poliuretanu lub wzmacnianej gumy znoszą nacisk rzędu pięciu do siedmiu ton na oś, co pozwala na bezpieczne przeprowadzenie delikatnych światłowodów przez najbardziej obciążone strefy załadunkowe.

Planowanie tras podłogowych i modyfikacje układu

Prawidłowe ułożenie elementów na posadzce decyduje o ich trwałości oraz bezpieczeństwie poruszających się po obiekcie maszyn transportowych. Trasy osłonowe należy zawsze układać pod kątem zbliżonym do naturalnego kierunku jazdy wózków widłowych. Zbyt ostre najechanie kołem na krawędź progu pod kątem prostym generuje potężne siły ścinające, które mogą trwale odkształcić materiał lub wyrwać segment z zaczepów. Aby zminimalizować te przeciążenia, w miejscach wymagających nagłej zmiany kierunku stosuje się dedykowane łuki oraz fabryczne moduły skrzyżowań. Budowanie gładkich przejść zamiast prowizorycznych załamań drastycznie wydłuża żywotność całej instalacji ochronnej i odczuwalnie zmniejsza wibracje przenoszone na przewożone ładunki.

Zastosowanie podłogowych systemów separacji ujawnia swoje największe zalety w momencie zmiany układu hali lub wdrażania nowej linii technologicznej. Gdy pojawia się kolejny sprzęt wymagający szybkiego i niezależnego zasilania, technicy otwierają górne pokrywy zamontowanych już modułów i umieszczają dodatkowy przewód w wolnej komorze. Jeśli zachodzi potrzeba wydłużenia trasy, pracownicy po prostu doczepiają nowe elementy do istniejących zamków na końcu linii. Dostawcy specjalistycznych akcesoriów z zakresu organizacji przewodów, tacy jak PHU Wojtap, oferują rozwiązania pozwalające na błyskawiczną adaptację otoczenia do bieżących wymogów. Dzięki uchylnym pokrywom dołożenie kolejnego obwodu odbywa się bez konieczności rozpinania złączy i uciążliwego demontażu całej ścieżki. Ułatwia to prowadzenie prac modernizacyjnych i pozwala uniknąć wstrzymywania ruchu roboczego na magazynie.

Projektowanie elastycznego układu zarządzania przewodami na podłodze opiera się na łączeniu wysokiej odporności mechanicznej z absolutną łatwością obsługi serwisowej. Wielokomorowe najazdy na kable stanowczo oddzielają zasilanie od sygnału, chroniąc kluczowe przewody sieciowe przed niszczącym naciskiem pojazdów i szkodliwym wpływem fal elektromagnetycznych. Odpowiednio rozplanowane trasy, uwzględniające łagodne kąty ułożenia i profilowane skrzyżowania, gwarantują płynność wszystkich procesów logistycznych odbywających się na zmianie. Modułowe podejście do budowy infrastruktury pozwala na zachowanie całkowitego porządku na posadzce, dając jednocześnie zespołom technicznym pełną swobodę przyszłej rozbudowy. Wdrażanie systemów fizycznej separacji eliminuje główne przyczyny usterek elektrycznych, podnosząc bezpośrednio wydajność całego zakładu pracy.
